一、倒錐型多功能提取罐概述

倒錐型多功能提取罐屬于多功能提取罐的一種，簡稱倒錐型提取罐，適合于中藥、食品、化工、化妝品等行業的常壓、微壓、水煎、浸漬、溫浸、熱回流、強制循環滲漉、芳香油回收、有機溶劑回收等工藝操作。倒錐型多功能提取罐結構形式是錐型，外型上小下大，呈倒錐型，這種提取罐出渣方便，加熱效果好，但是相對來說制造相對麻煩些，制造工藝上廢料比較多。倒錐型提取罐是比較常見的提取罐，適合于固含量較大的物料的提取精制。

二、倒錐型多功能提取罐的結構組成及特點

倒錐型多功能提取罐也就是下面為錐型的提取罐。這種罐體采用優質不銹鋼304或316L制造，設備內表面拋光處理，潔凈無死角無殘留不吸附。罐體壁厚設置根據罐體溫度和壓力、物料腐蝕性等計算，耐壓好，板面整齊，提取效率高。出渣門采用自有設計，主氣缸閉合排渣門后，兩臥式氣缸推動旋轉鎖圈，鎖圈特有的結構可以使出渣門上升鎖緊，出渣門具有可靠、易操作、易開啟、密閉性好等特點，在斷電斷氣情況下可實現自鎖功能。我公司設計的出渣門不移位、不滲漏，不跑液，可自鎖。提取罐上管口配置：

A、快裝人孔(投料口)DN400，向左方開啟;

B、CIP萬向清洗器1套，材質為304，在0.15kg以上可360度旋轉并清洗；

C、視鏡燈(防爆);符合GMP要求，工作電壓24V，視鏡采用鋼化玻璃；

D、雙金屬溫度計1塊，量程0-150℃，壓力表1塊;真空壓力表1塊；

E、管口：出渣口、進出液口、冷凝冷卻水進出口、蒸汽進出口、備用口、放空口等(除溫度計、壓力表為螺紋接口，其余均為快裝式連接方式)；

F、設備部件連接元件如管道、閥門、卡箍、法蘭等。

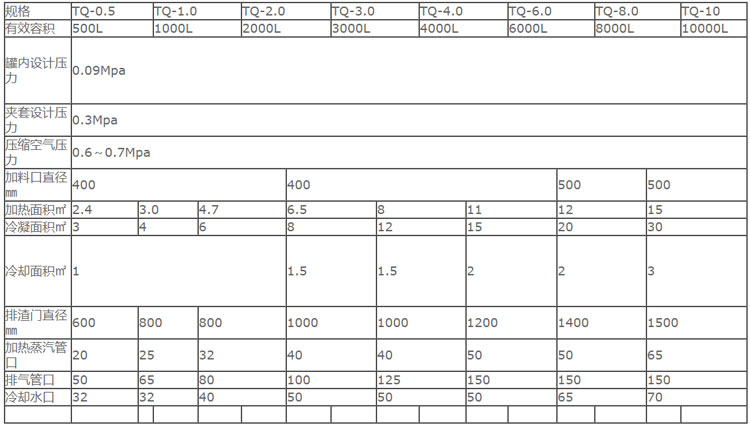

三、倒錐型多功能提取罐規格選型參照表
